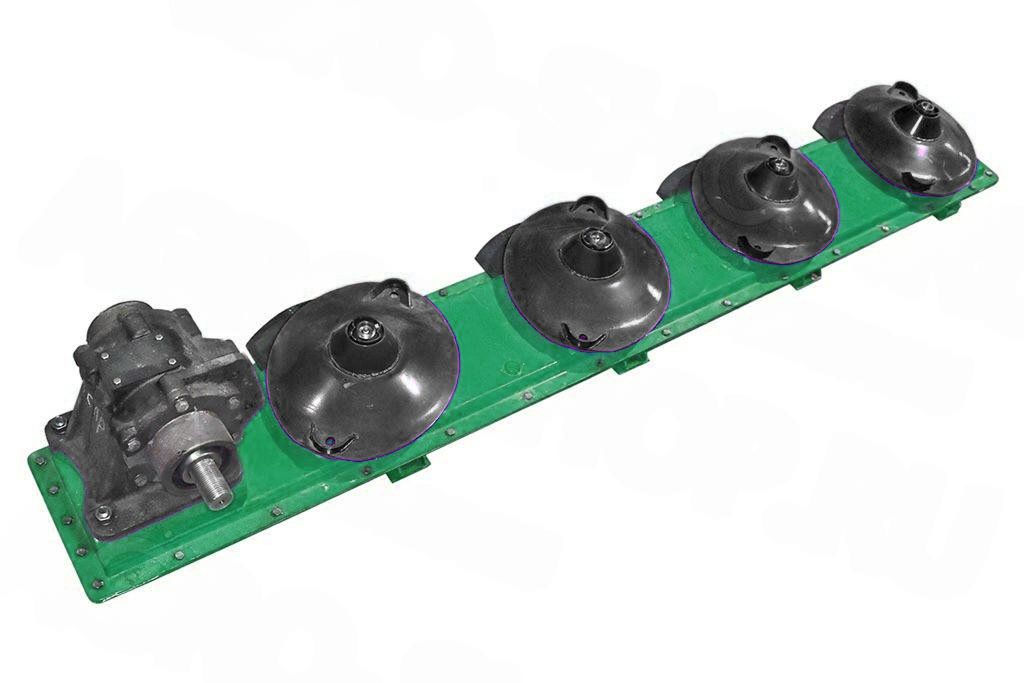

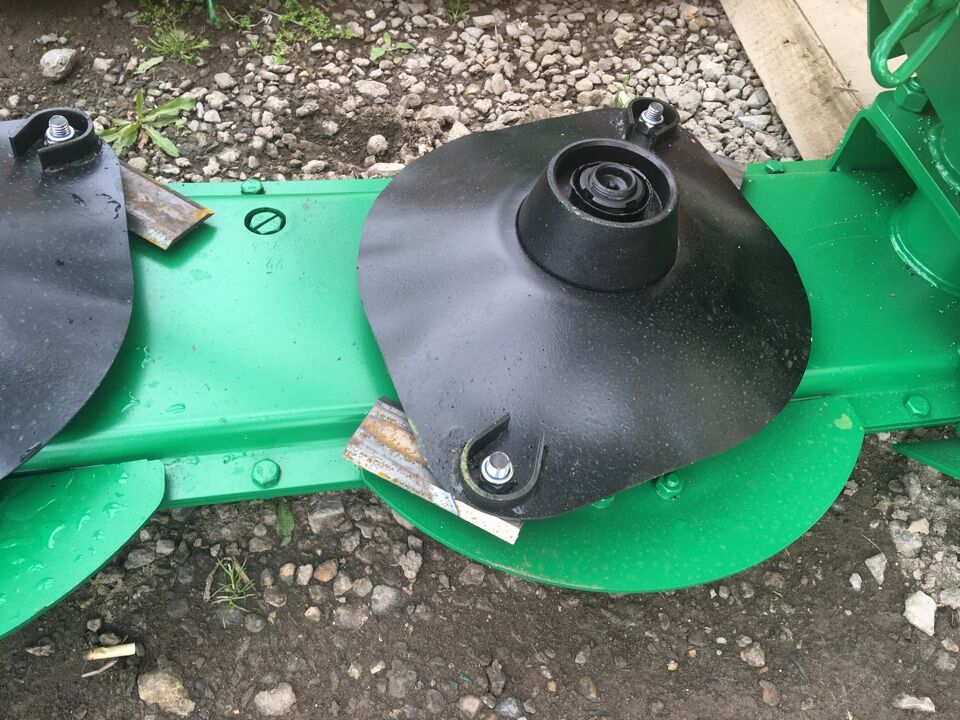

Аппарат режущий КРН 2.1.03.000Е является основным рабочим органом роторной навесной косилки КРН-2,1, агрегатируемой с тракторами МТЗ и другими тракторами тягового класса 1,4. Конструктивно представляет собой полностью собранный режущий аппарат, готовый к установке на косилку.
Режущий аппарат поставляется в следующей комплектации:
| Элемент | Артикул / Обозначение | Кол-во | Назначение |
|---|---|---|---|
| Брус с кассетой | 2.1.03.010А | 1 | Несущая сварная конструкция (брус + крышка) |
| Днище бруса | КРН-2.1.03.020В | 1 | Нижний защитный элемент, герметизация кассеты |
| Прокладка РТИ | 2.1.03.005.007 | 1 | Уплотнение между элементами кассеты |
| Башмак (лыжа) | КРН-2,1.А.27.417 | 4 | Опорный элемент, регулировка высоты скашивания |
| Упор | КРН 2,1.03.410 | 4 | Фиксация положения режущего аппарата |
| Кронштейн транспортерный | 2,1А.27.060 | 1 | Крепление защитного кожуха / транспортера |
| Элемент | Артикул / Обозначение | Кол-во | Назначение |
|---|---|---|---|
| Ротор | КРН 2,1.03.430 | 4 | Вращающийся элемент, основа для ножей |
| Нож | КПРН 03.401 (150×56×4) | 8 | Режущий элемент (по 2 на ротор), Германия |
| Вал ротора короткий | КРН 2.1.03.604Б / АС-5.00.00.001 / 03.604Н | 4 | Передача вращения на ротор, длина 170 мм |
| Элемент | Артикул / Обозначение | Кол-во | Назначение |
|---|---|---|---|
| Шестерня промежуточная | КРН-2.1.03.608А | 1 | Z=49, под подшипник |
| Шестерня промежуточная | КРН-2.1.03.609А | 4 | Z=42, под подшипник |
| Шестерня | КРН-2.1.03.611А | 6 | Промежуточная шестерня |
| Шестерня | КРН-2.1.03.607А | 1 | Производство РБ |
| Шестерня (коническая малая) | КРН-2.1.03.606 | 1 | Z=20 |
| Вал | АС-5.00.00.002-Б | 1 | Вал режущего аппарата |
| Ось | КРН-2,1.03.612Б | 7 | Ось режущего аппарата |
| Шпонка | DIN 6885А 12×8×36 / ГОСТ 23360-78 | 10 | Фиксация шестерен на валах |
| Элемент | Артикул / Обозначение | Кол-во | Назначение |
|---|---|---|---|
| Подшипник | 308 (6-) / 6308Р6 | 10 | Радиальный шариковый |
| Подшипник | 307 / 6307 | 7 | Радиальный шариковый, Малайзия |
| Манжета армированная | 2.2-65×90×10 | 5 | Уплотнение валов |
| Пресс-масленка | 1,2 Ц6 (М10×1) | 4 | Для подачи смазки в узлы |
| Элемент | Артикул / Обозначение | Кол-во | Назначение |
|---|---|---|---|
| Болт с гайкой | 2.1А27.618 | 8 | Крепление ножей |
| Болт М10×30 | ГОСТ 7805, кл. 5.8 | 1 кг | Общий крепеж |
| Гайка М10-6Н | ГОСТ 5927-70 | 1 кг | Общий крепеж |
| Гайка | АС-5.00.00.011 | 4 | Фиксация ротора |
| Гайка | КПС 5.42.605.001 | 1 | Специальная гайка |
| Шайба | 2.1.03.405Б | 7 | Стопорная шайба |
| Шайба | АС-5.00.00.022А | 4 | Стопорная шайба |
| Втулка | 2.1.03.801 | 4 | Установочная втулка |
| Стопорное кольцо | W80×2 ГОСТ 2943 | 7 | Осевая фиксация |
| Стопорное кольцо | W90×2 ГОСТ 13943-68 | 10 | Осевая фиксация |
| Параметр | Значение |
|---|---|
| Модель | КРН-2,1 |
| Тип | Роторный, навесной |
| Ширина захвата | 2,1 м |
| Количество роторов | 4 |
| Количество ножей | 8 (по 2 на ротор) |
| Агрегатирование | Тракторы МТЗ, тяговый класс 1,4 |
| Основные узлы | Кассета, днище, роторы, шестерни, валы, подшипники, опорные башмаки, упоры |
Примечание: При заказе режущего аппарата или его элементов уточняйте комплектацию. Возможна поставка как отдельных запчастей, так и полного сборочного узла.
| Наименование | Значение |
|---|---|
| Артикул | КРН 2.1.03.000Е |
| Наименование | Брус режущий |
| Применяемость | Косилка КРН-2,1 |
| Вес | 220 кг |
| Размеры (длина × ширина × высота) | 2280 × 450 × 350 мм |
| Количество роторов | 4 |
| Количество ножей на ротор | 2 |
| Редуктор | По запросу (в комплекте / без) |
| Тип | Режущий аппарат в сборе |
| Комплектность | Полный комплект для установки (с возможностью выбора наличия редуктора) |
