Описание
Назначение

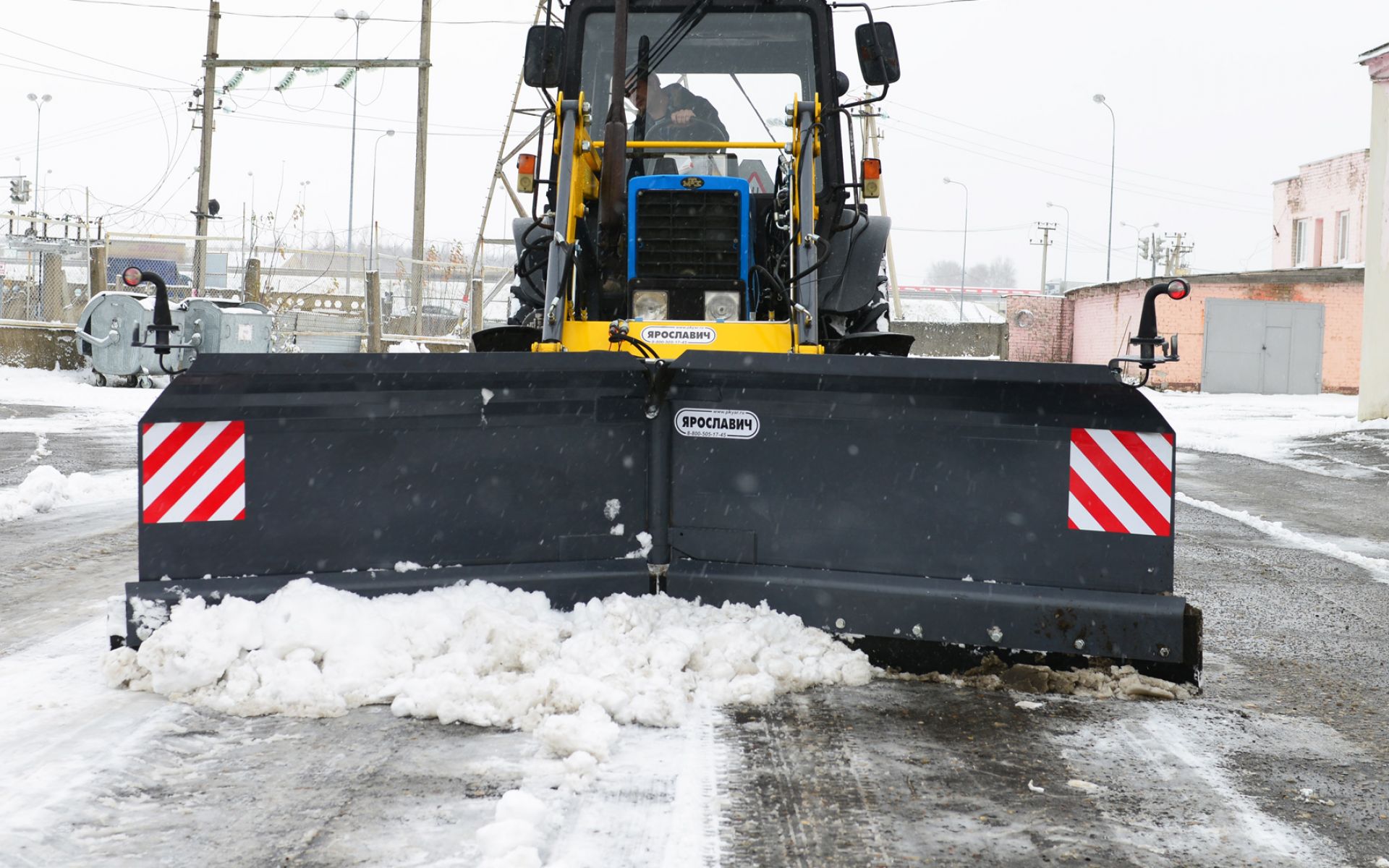

Универсальный поворотный отвал ППО-3,3 «Бабочка» предназначен для снегоуборочных работ на дорогах общего пользования, площадях, стоянках, тротуарах, вокруг каких-либо объектов, лесопарковых зонах и территориях с твердой поверхностью.
Отвал может агрегироваться с тракторами, фронтальными погрузчиками и другими тихоходными транспортными средствами с 4 типами навесных систем:
• трехточечная система навески ISO 730–2009-1
• монтажная плита для индивидуального крепления
• система навески EURO
• система навески собственного производства ПК «Ярославич»

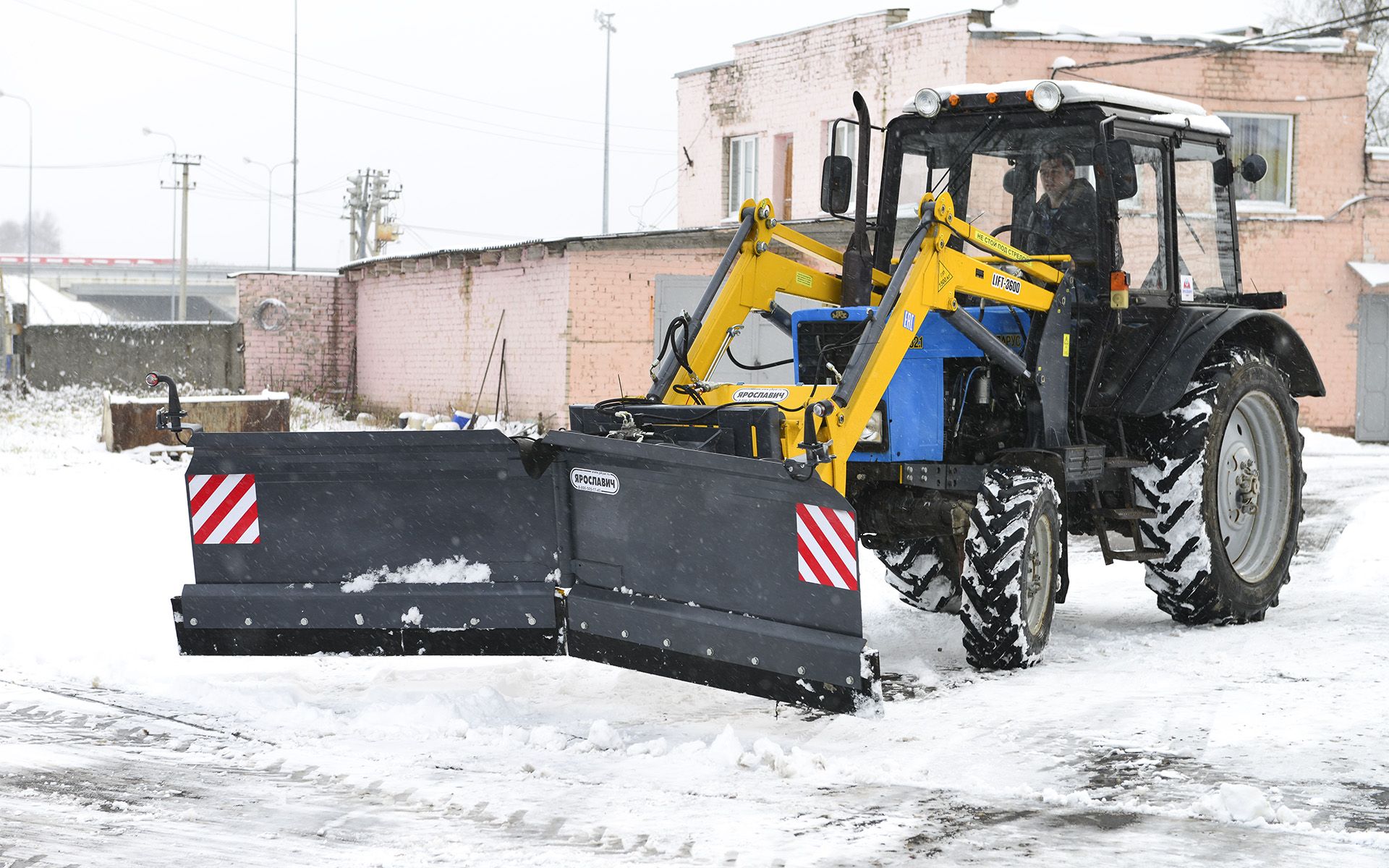

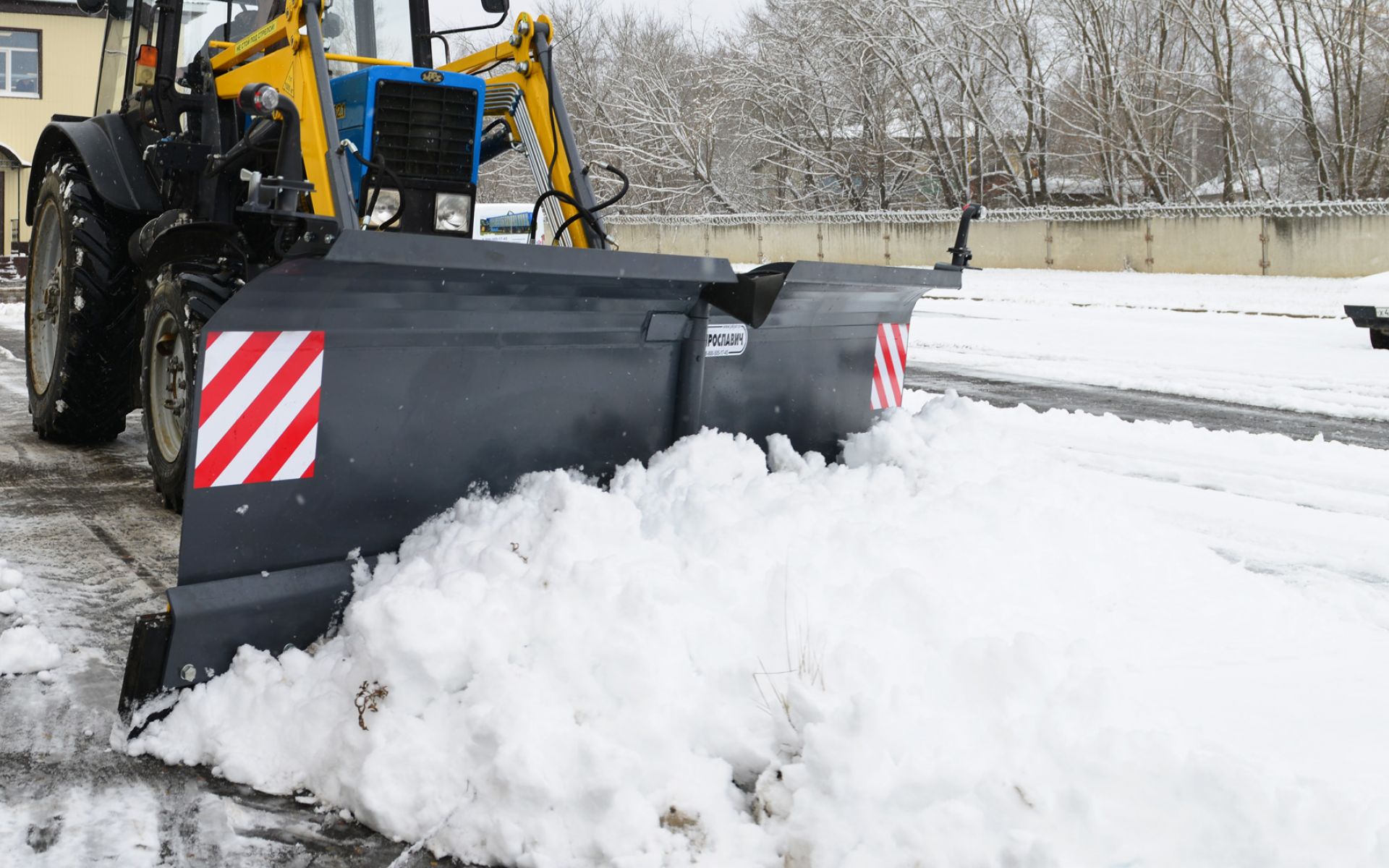

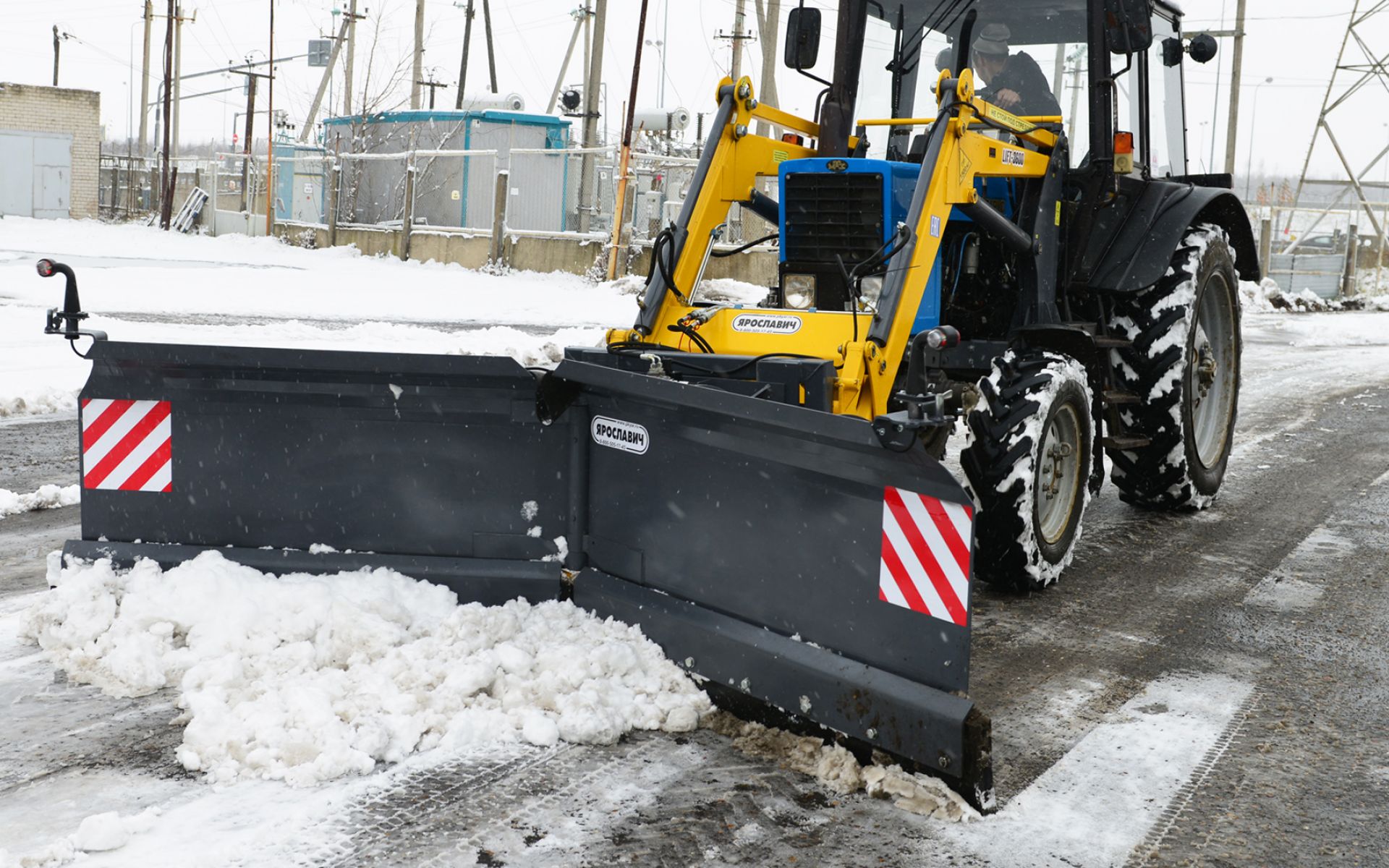

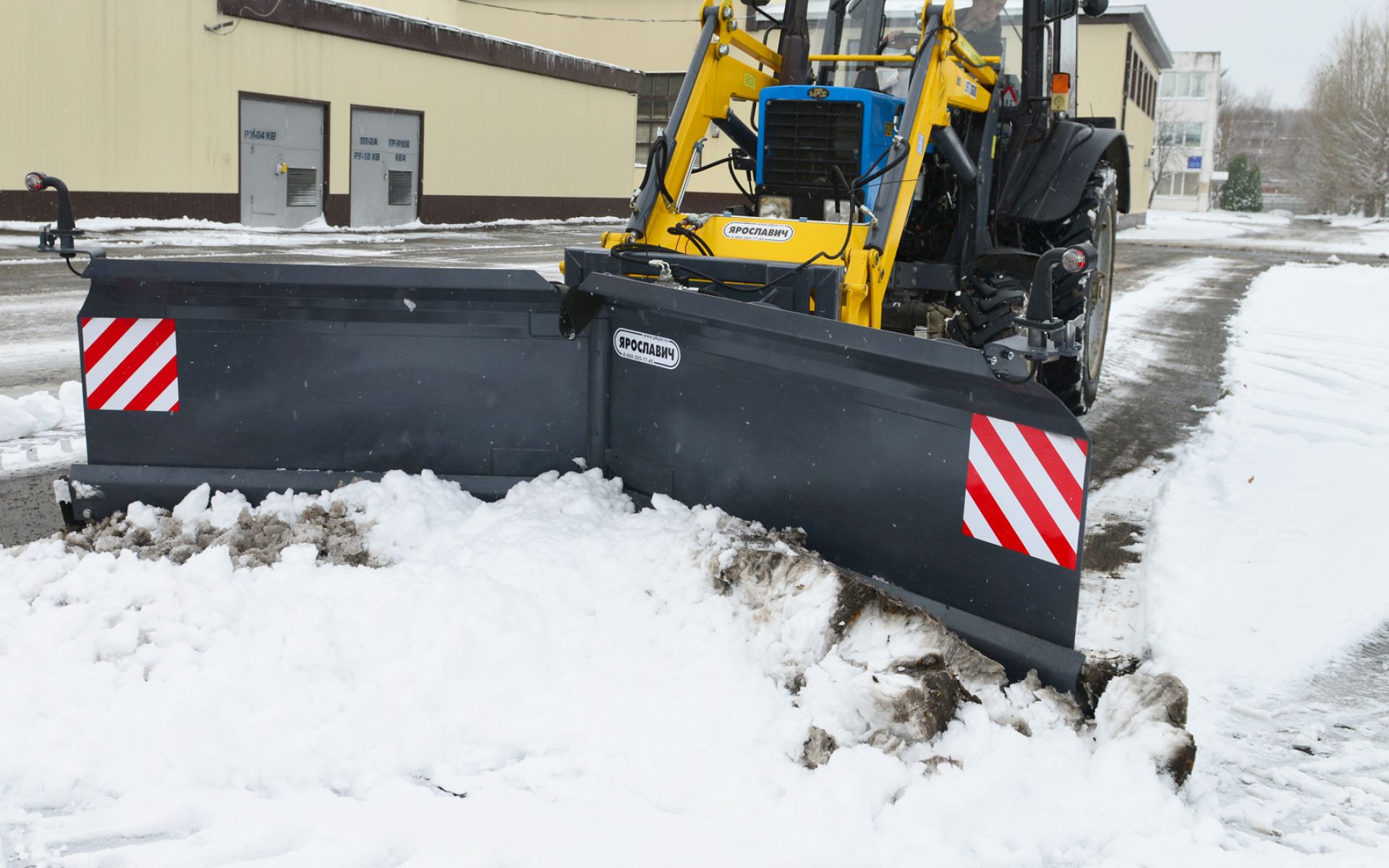

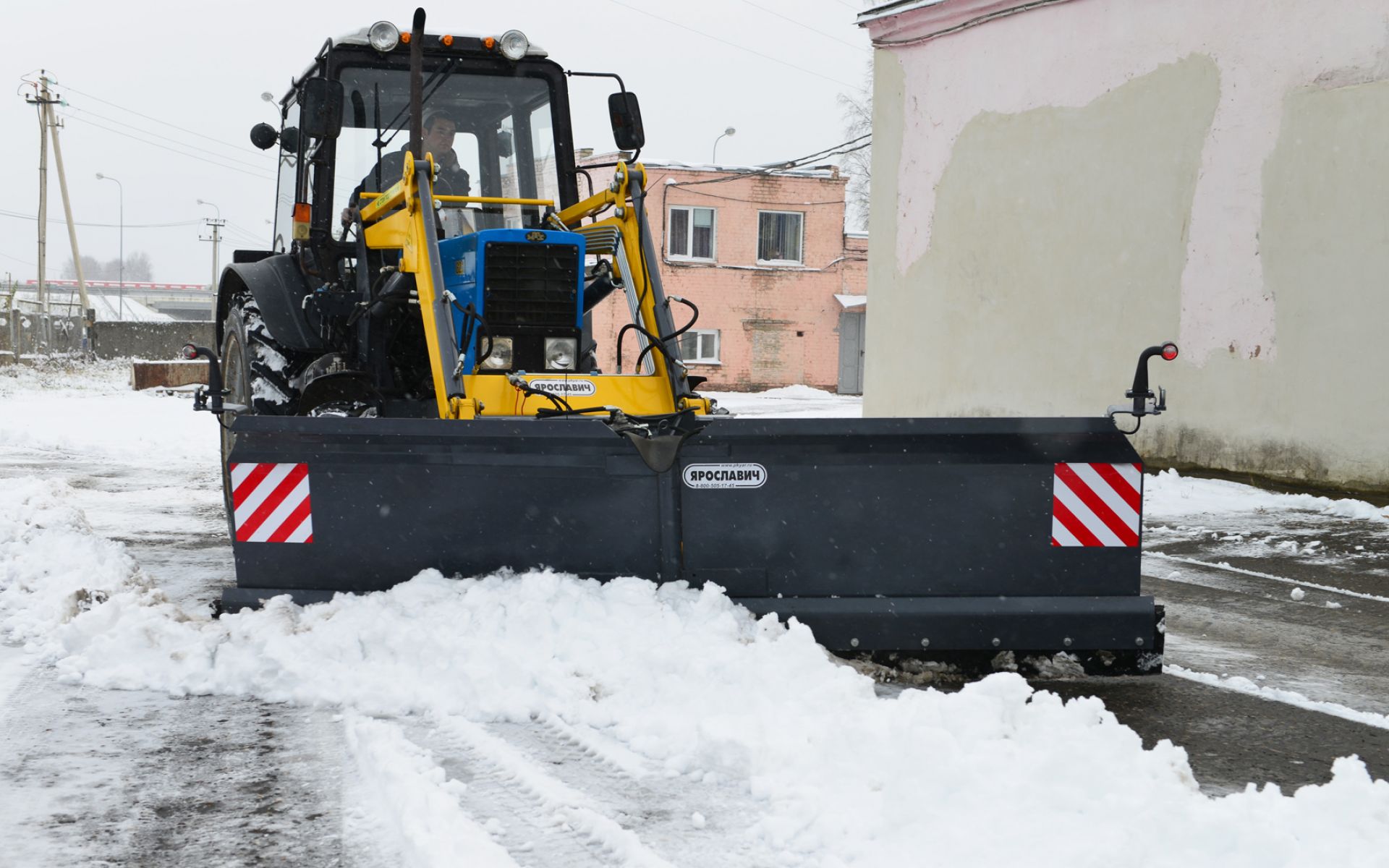

Способен работать в пяти положениях:
Уборка снега направо, налево, вперед, а также установка таким образом, чтобы снег собирался в центр или отбрасывался симметрично в стороны (направление "стрелка").

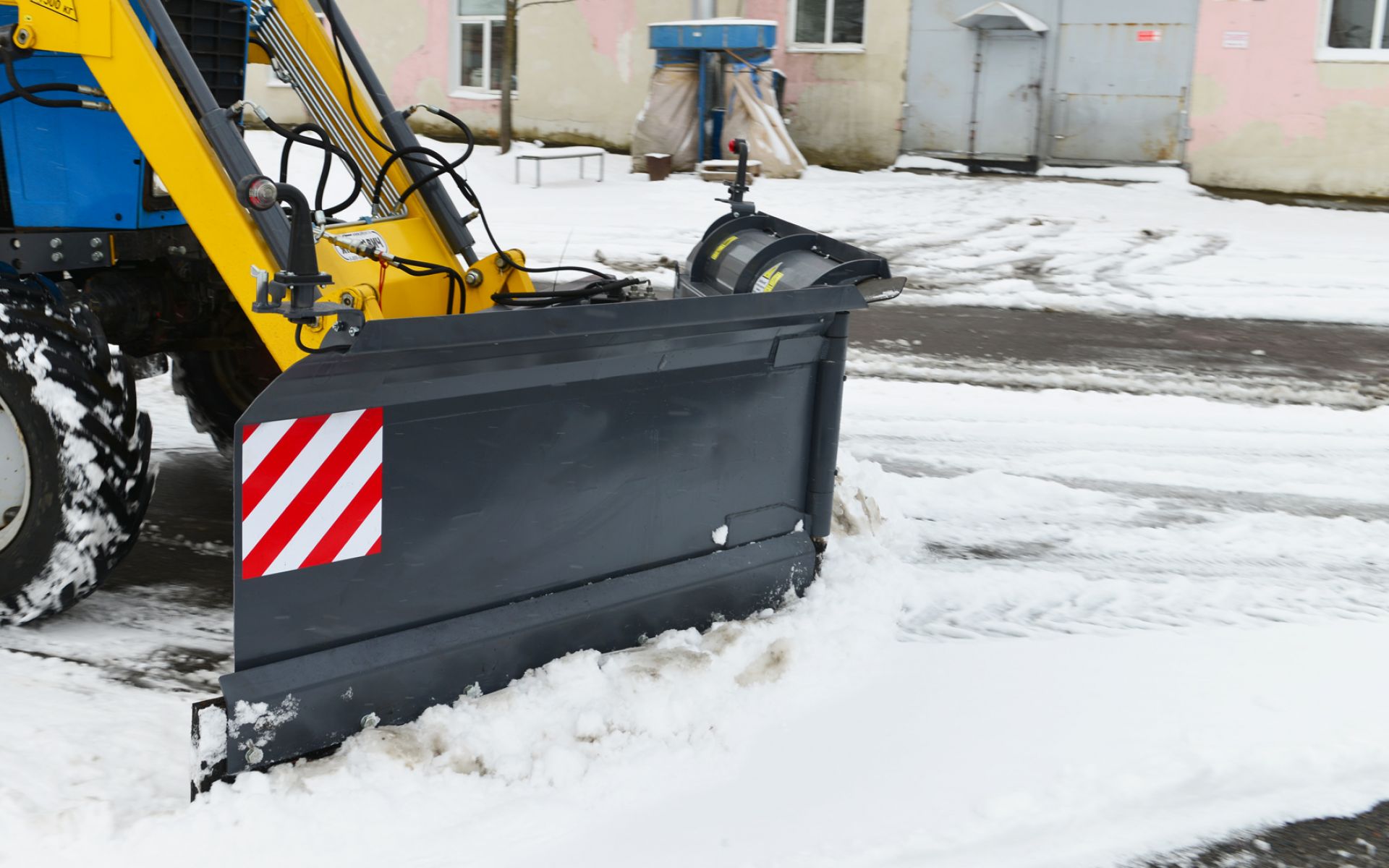

Боковые секции отвала подвижно соединены с центральной частью и двигаются независимо друг от друга.
Это позволяет убирать снег с закрытых, огороженных территорий без использования погрузчика.
Конструкция выполнена с применением передовых технологий из высококачественных материалов и комплектующих, имеет особо прочные характеристики.
Крыло отвала изготовлено методом гибки из прочной легированной стали толщиной 6 мм.
Усилен дополнительными ребрами жесткости и специальным коробом.
Эффективность
Большая ширина захвата — до 3,3 метров.
Стальной нож толщиной 12 мм с тремя положениями установки по мере износа.
Вместо стального может устанавливаться резиновый нож из армированной тепло-, морозо-, кислото- и щелочестойкой резины, который отличается своей прочностью, не загибается и не расслаивается за счёт монолитной конструкции и армирования.
Комфорт
Простота монтажа и обслуживания.
Удобное электрогидравлическое управление.
Регулирование отвала полностью осуществляется из кабины транспортного средства, с которым он агрегатируется.
В конструкции отвала предусмотрена функция быстрого съема.
Безопасность
Система защиты механизмов от перегрузок. Амортизирующие пружины, которыми оснащен отвал, сжимаются, нож отвала подгибается, огибает препятствие и возвращается в исходное положение
Для удобства работы оператора на отвал устанавливаются габаритные огни или габаритные антенны.
Световозвращающие предупредительные обозначения обеспечивают видимость и заметность на проезжей части.
Испытания
Каждый отвал перед отгрузкой клиенту проходит обязательные заводские испытания для проверки работоспособности всех систем, это гарантирует его и долгий срок службы.
Комплектация
При изготовлении отвалов используется легированная конструкционная сталь.
Особенности агрегата
Отвал состоит из двух боковых секций, которые подвижно соединены с центральной частью и двигаются независимо друг от друга. Это позволяет работать отвалом в 5 различных положениях.
Надежная конструкция
Отвал имеет особо прочные характеристики, усилен за счет ребер жесткости и специального короба.
Покраска двухкомпонентной полиуретановой эмалью с предварительным коррозионностойким грунтованием.
Способы агрегатирования
1. Рамка навески для трехточечной системы навески ISO 730–2009-1
2. Монтажная плита для индивидуального крепления
3. Система навески EURO (под еврозацеп)
4. Система навески "Ярославич" (для фронтальных погрузчиков серии ПНБ "Геракл")
Электрогидравлическое управление
Рабочее положение отвала можно изменять при помощи рычага распределения на тракторе и электромагнитного клапана. Клапан DFE позволяет реализовать гидравлическое управление правым и левым крылом отвала.
Надежные гидроцилиндры собственного производства, вополненные по итальянской технологии, отлично работают при различных температурах, в т.ч. в суровых условиях.
Износостойкий стальной нож
Сталь толщиной 12 мм.
Имеет три положения по мере износа, а также пружинное крепление, которое предохраняет отвал от резких ударов во время работы и поломок ножа при наезде на неровности очищаемой поверхности.
Прочный резиновый нож
Вместо стального может устанавливаться резиновый нож, который отличается своей прочностью, не загибается и не расслаивается за счёт монолитной конструкции и армирования.
Нож выполнен из резиновой техпластины, которая является тепло-, морозо-, кислото- и щелочестойкой (ТМКЩ).
Опоры скольжения
Отвал оборудуется опорами с чугунными тарелками или облегченными опорами со стальными тарелками, а также торцевой защитой металлического ножа, которые способствуют уменьшению износа ножа и предохраняют дорожное полотно.
Оснащение опорами скольжения позволяет регулировать рабочую высоту отвала.
Регулировка высоты:
- плавная регулировка (винтовая)
- пошаговая регулировка (шаг - 15 мм).
Облегченные колеса
Вместо опор скольжения может устанавливаться комплект колес с пошаговой регулировкой.
Шаг регулировки - 15 мм.
Габаритные огни и обозначения
Для удобства работы оператора на отвал устанавливаются габаритные огни или габаритные антенны.
Световозвращающие предупредительные обозначения обеспечивают видимость и заметность на проезжей части.
Технические характеристики
Характеристики / Модель
ППО-3,3 (Бабочка)
Ширина очищаемой полосы
2980...3300 мм
Вес полнокомплектного отвала
650 кг
Способ изменения угла атаки
Электрогидравлическое управление
Материал, из которого изготовлен отвал
Легированная сталь
